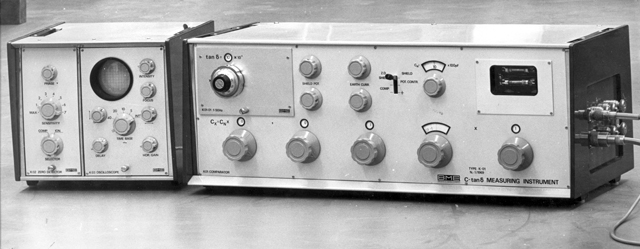

A BME MMT 1969-ben kifejlesztett egy "C-tan delta Measuring Instrument"
berendezést, mely kapacitás és veszteségi tényező nagy pontosságú és
gyorsan elvégezhető mérését teszi lehetővé. Ezért erősáramú villamos
berendezések - transzformátorok, generétorok, motorok, kábelek -
szigetelésvizsgálatánál igen előnyösen használható fel.
A kapacitás és tangens deltájának mérése áramkomparátoros nullmódszeres
hálózattal történik, amely az adott mérési feladathoz lényegesen kedvezőbb
tulajdonságokkal rendelkezik, mint a Schering-híd vagy annak söntölt változata.
A készülék tartalmazza a mérőhálózat kiegyenlítéséhez szükséges oszcilloszkópos
kijelzésű nullindikátort. A beépített oszcilloszkópon megjeleníthető a vizsgált
próba szigetelésére jellemző ionizációs feszültség is, s ezzel a mérés által
szolgáltatott információ jelentősen megnő.
A cserélhető rackkel a berendezés nem csak 50 Hz-en, hanem egyéb frekvenciákon
(100 Hz, 150 Hz) is működőképes. A beépített segédkompenzátorokkal a szórt
impedanciák hatása kompenzálható, és így a mérés korrekció nélkül, közvetlenül
a mért kapcitás és veszteségi tényező értékét adja.
A Tanszék a Magyar Kábel Művek és a Mecseki Szénbányászati Tröszt részére
készített egy-egy berendezést.
